CAE最適化ツールを「宝の持ち腐れ」にしない！現場で使える最適化設計・完全ガイド
本記事の信頼性について
この記事は、モータースポーツ最高峰のF1から自動車・重機などの量産開発まで、20年以上にわたり「CAE最適化設計」を主軸にサービスを提供し続けているGRM Consultingの現役エンジニアが執筆しています。机上の空論ではない、現場の「泥臭い手戻り」を解決してきた実践的なノウハウを凝縮しました。
なぜ高価な「CAE最適化ツール」は現場で放置されてしまうのか？
ソフトウェアの限界ではなく、設計フローへの統合エラーが活用を阻む最大の障壁です。
設計開発のリードタイム短縮と軽量化の切り札として導入される「CAE最適化ソルバー」。しかし現実には、多くの企業がツールを導入しただけで立ち止まり、本来のポテンシャルを引き出せていません。 弊社に寄せられるご相談でも、「最適化ツールはあるが、設計フローに定着していない」というケースが散見されます。
最適化ツールが現場に定着しない「2つの障壁」
-
属人化と担当者不在：
導入時のキーマンが異動・退職してしまい、ツールを正しく操作・設定できる人間が消滅した。 -
技術と実務の乖離：
実際に計算を回してみたものの、「実機評価と合わない」「CADでモデリング（製造）できない」非現実的な形状が出力され、プロジェクト自体が頓挫した。
そこで今回は、現場を最も悩ませる「ツールはあるが、使いこなせずに失敗した」という技術的なボトルネックに着目。なぜ最適化が机上の空論で終わってしまうのか、その真の理由を紐解いていきます。
CAE最適化ツールが現場で活用されない真因とは？
それでは、実際に弊社にご相談いただいく中で代表的な問題を以下で紹介します。
| 直面している課題 （手戻りの症状） |
現場で起きている具体的な内容と「失敗の真因」 |
|---|---|
| 境界条件・荷重設定の致命的なズレ |
|
| 最適化手法・結果への間違った固執 |
|
| 計算設定とモデリングの基礎力不足 |
|
| 【最重要】 CAEとCADの間に立ちはだかる壁 |
プロジェクトを崩壊させる最も致命的な要因が「CAE専任者とCAD設計者の分断（意識の壁）」です。
|
どうでしょうか？上記の内容は、お客様に相談を受けて話を聞いていると「あ～・・・またこれかぁ～」と感じる代表格です。この記事に辿り着いたということは、ちょっと心当たりがあるのではないでしょうか？
もしかして、深夜にこんなキーワードで検索していませんか？
現場で壁にぶつかり、孤独に解決策を探すエンジニアの皆様。Googleの検索窓に、思わずこんな悲痛な叫びを打ち込んだ経験はないでしょうか。
- CAD化の絶望：「トポロジー最適化の結果がどうしてもCAD化できない…」「複雑な最適化結果を3Dモデリングに落とし込むコツは？」「流行りのジェネレーティブデザインを試したが、結局製造不可な形状で終わった…」「中間密度になった部分はどうやって形状を作ればいいのか・・・」
- 実機とのズレへの焦り：「構造最適化の正しい境界条件の設定方法を知りたい」「CAE最適化と実機がどうしても合わない」「トポロジー最適化をやったら逆に応力集中が起きた…」
- 計算エラーの泥沼：「CAE最適化がいつまでたっても収束しない」「最適化の制約条件の優先順位はどう決める？」「トポロジー最適化の目的関数の正しい選び方がわからない」
もし一つでも当てはまるなら、このページに辿り着いたのは大正解です。
次章では、この泥沼の「手戻り地獄」から確実に抜け出すための具体的な解決策をお見せします！
机上の空論を完全に破壊する。GRMが実践する「CAE主導の開発」とは？
それでは、この記事で最も重要な部分である解決策を、20年以上にわたり「CAE最適化」を主軸として様々な製品 / 企業 / 産業にサービスを提供し続けている、「CAE主導の開発」を実践する我々GRMが解決案を紹介します。
軽量化は当たり前。最大のメリットは「設計する時間」の創出。
CAE最適化というと「軽量化」ばかりがアピールされがちですが、我々が考える最大の利点は「開発期間の短縮（工数削減）」にあります。
そのため、リードタイムの限界に挑む量産車開発や、さらにタイトな開発スケジュールとなるレース車両の開発現場では絶対に欠かせないツールなのです。
最適化によって設計の初期段階で迷いがなくなれば、「製品のあるべき姿」を深く検討する時間が増えます。周辺部品との整合性確認、生産技術要件（マニュファクチャリング制約）の織り込み、あるいは斬新なアイデアの試行など、設計者が本来やるべきクリエイティブな仕事に時間を割けるようになること、
これこそが、GRMが掲げる「CAE主導の開発」の真髄です。

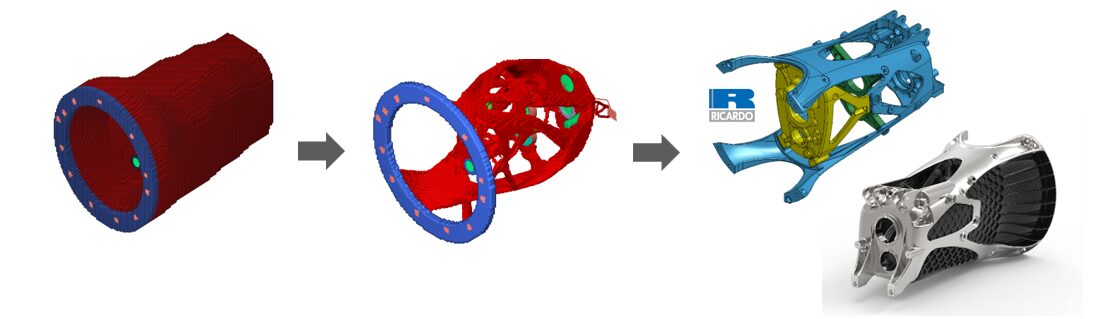

左：設計空間、中央：初期のトポロジー最適化結果、右：完成した最終設計形状
初期のトポロジー最適化結果と最終形状は全く違うように見えるが、主要なロードパスをキープすることを重要視している。
例として、上図はトランスミッションの開発プロセス（ULTRAN（外部リンク））の一部です。初期のトポロジー最適化結果と最終設計では大きく形状が異なります。初期のトポロジー最適化結果は「コンセプト形状」と割り切り、開発フェーズに合わせて様々なCAE最適化手法を活用するためです。
前章で挙げた「現場を崩壊させる手戻り地獄」。これらは決してツールのせいではなく、運用とプロセスの問題です。
我々GRMが実践する「CAE主導の開発」では、これらの絶望的な課題を以下のアプローチで完全に破壊します。
| 現場の課題（第2章のおさらい） | GRMの「CAE主導開発」による解決策 |
|---|---|
|
境界条件・荷重設定のズレ （実機と合わない・非線形の無視） |
20年の経験が導く「正しい物理現象のモデリング」
|
|
最適化手法への固執 （トポロジー100%トレースの呪縛） |
適材適所のマルチ・アプローチ
|
|
計算設定・モデリングの基礎力不足 （メガ盛り条件で計算が終わらない） |
プロによる「解ける定式化」と高品質メッシュ
|
|
【最重要】 CAEとCADの間に立ちはだかる壁 （作れない形状による部署間抗争） |
GRMは「設計が分かる解析屋（究極のブリッジ）」です
|
【逆引きガイド】課題・フェーズで選ぶCAE最適化の種類と適用領域

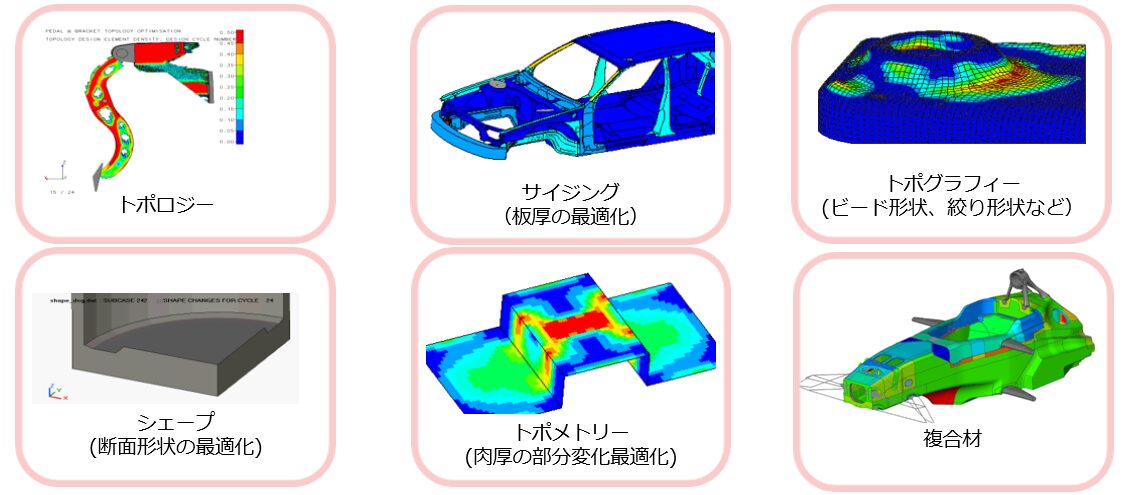

一口に「CAE最適化」と言っても、開発フェーズや目的によって使うべき手法は全く異なります。ここでは、設計現場でよくある課題（やりたいこと）から、最適なアプローチを導き出す逆引きカタログを用意しました。
課題（やりたいこと）ごとのCAE最適化手法まとめ
| 設計課題・やりたいこと | 最適な手法 | 適用効果とGRMのノウハウ |
|---|---|---|
|
ゼロから最適な骨格を知りたい （概念設計・大幅な軽量化） |
トポロジー最適化 (位相最適化) |
|
|
すでにある形状を補強したい （設計変更・評価NG対策） |
RDM最適化 （トポロジー最適化） |
|
|
リブ形状を決めたい （鋳造製品や樹脂製品） |
RDM最適化 （トポロジー最適化） |
|
|
要求性能まであと少し！を微調整したい （詳細設計・フィレット等の微調整） |
形状最適化 (シェイプ/モーフィング) |
|
|
樹脂部品の板厚分布を決めたい （樹脂部品の適正板厚） |
トポメトリー最適化 (肉厚分布最適化) |
|
|
プレス部品のビード（リブ）配置を決めたい （板金部品の剛性アップ） |
トポグラフィー最適化 (形状最適化) |
|
|
複数部品の板厚の「最適解」を知りたい （軽量化/剛性バランス適正化） |
板厚最適化 (サイジング最適化) |
|
|
複合材の繊維配向や積層数を極めたい （異方性材料のポテンシャル最大化） |
CFRP最適化 (積層最適化) |
|
|
衝突・落下などの動的現象を最適化したい （エネルギー吸収量の最大化など） |
非線形領域最適化 （ESL-Dynamic等） |
|
|
LS-DYNA等非線形ソルバーでしか評価できない課題 （空力やダミーの傷害値コントロールなど） |
DoE / MDO (実験計画法 / 多目的最適化) |
|
CAE最適化に組み込める「荷重条件・物理現象」
「ウチの製品は特殊な環境で使われるから…」と諦める必要はありません。静的な強度や剛性の計算だけでなく、動的現象や流体、熱など、あらゆる物理現象を最適化の評価軸（制約条件・目的関数）として組み込むことが可能です。
過去に最適化不可能だった条件については、様々な解析ソルバーと最適化ソルバーを連成（LS-DYNA⇔GENESIS、Romax⇔GENESIS など）させることに成功しています。諦める前にご相談ください。
※もちろん、これら相反する複数の条件を同時に評価・最適化するマルチフィジックス最適化やMDO（多目的最適化）にも対応しています。
あらゆる産業・製品に適用可能（時にはガードレールまで！？）
CAE最適化が活躍するフィールドは、自動車や航空宇宙といった最先端モビリティに留まりません。「物理法則」が存在し、何かしらの「制約」の中で最高のパフォーマンスを出さなければならないすべてのプロダクトが、我々GRMの最適化領域（フィールド）です。

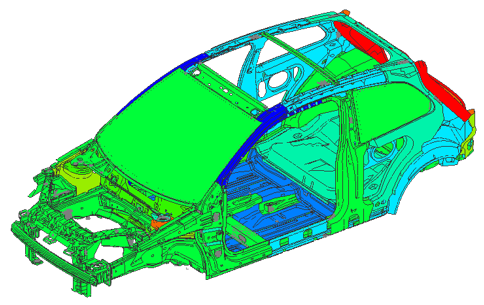

自動車・モビリティ
重機・建機

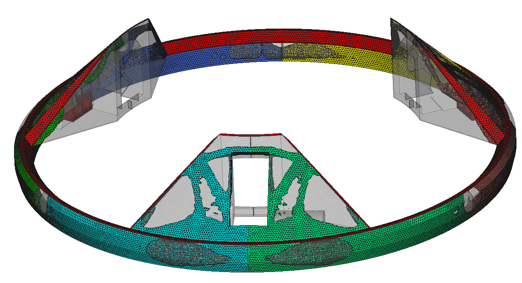

航空・宇宙

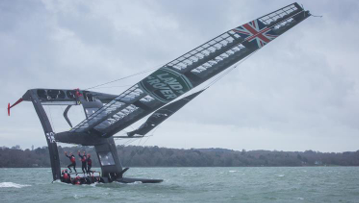

鉄道・海洋船舶

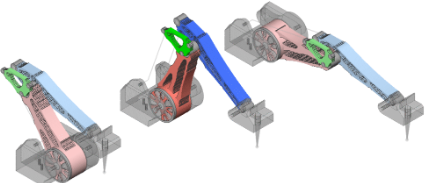

FA・ロボット

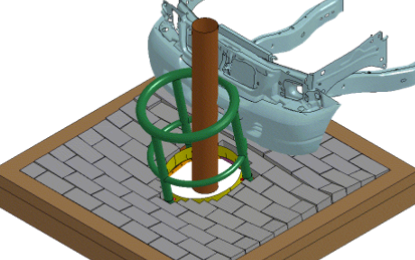

建築・土木
医療・介護用品

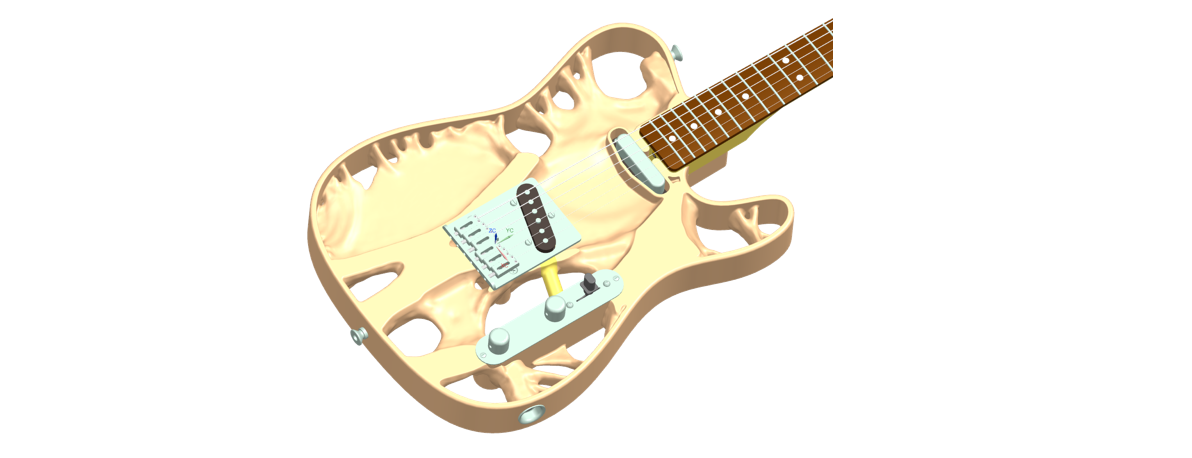

スポーツ・家具・楽器
【プロの裏話】
珍しいところだと、道路の「ガードレール（フェンス）」の衝突エネルギー吸収の最適化なども、我々の実績として存在します。「ウチのこんな特殊なモノでも最適化できる？」という疑問があれば、どんなことでもお気軽にご相談ください！
実際の開発プロセス紹介（事例リンク集）
GRMで使用している主なソフトウェアの紹介
GRMの受託サービスで使用している主な解析ソルバーをご紹介します。いずれのソフトウェアを用いた計算においても、弊社ではCAE最適化を組み合わせることが可能です。
また、過去に連携が難しいとされていたソルバー同士の連携（例：最適化ソルバーGenesisとHEXAGON Romaxの連携や、自社開発最適化ソルバーによるAbaqusでの最適化など）も柔軟に請け負っております。
線形静的 / 動的解析
- Genesis
- Nastran
- Epilysis
- SolidWorks Simulation など
非線形静的 / 動的解析
- LS-DYNA
- Abaqus など
流体解析
- OpenFOAM
- LS-DYNA など
← 事例集一覧ページへ ← 戻る
その解析課題、GRMが解決します。
本記事でご紹介した「CAE最適化技術」や「CEA最適化の活用術」を、御社の製品開発現場に適用しませんか？
「課題の真因を一緒に探りたい」「現状を見てほしい」など、ブレインストーミング的なご相談からでも大歓迎です。
※「記事を見た」と書いていただけるとスムーズです。
※技術のご相談は各事例モデルの解析担当者に対応させます。
この記事の監修・執筆チーム
GRM Consulting株式会社 解析エンジニアリング部
モータースポーツ最高峰のF1から量産車開発まで、20年以上にわたり構造設計・衝突・振動・流体解析に携わるスペシャリスト集団。 単なるシミュレーション結果の提示に留まらず、本記事のような設計目線での解析評価や最適化を得意とし、製造要件（鋳造・鍛造・押出成形・板金・CFRP）を考慮した「造れる設計」を提案しています。
- 主要ツール：LS-DYNA, Abaqus, Genesis, Nastran, OptiAssist, Simcenter 3D
- 専門領域：構造最適化、衝撃エネルギー吸収体最適化、CFRP複合材解析、衝突解析、CFD解析
