次回更新予定の「リアスポイラー本格3D空力解析」に挑む前に、まずは翼断面単体でのポテンシャルを見極めます。GRM Consultingが実践する「確実な設計プロセス」の第一歩、2D CFD解析の検証レポートを公開します。
本事例のトピック：翼断面（2D）CFD解析
- 次回の「車両全体3D解析」への確固たる足場固めとして、代表的な翼型である「NACA 4412」を対象とした2D CFD（二次元流体解析）をLS-DYNA ICFDにて事前実施。
- 時速100km/h・迎角5°の条件下における圧力および流速コンター図を生成。翼下面での流速増加や、スポイラー後端で発生する剥離・渦（乱流）の形成プロセスを可視化。
- 解析で得られた揚力係数（Cl値=0.85）が、Haode Huら（2020）の先行研究データと正確に合致。シミュレーション（CAE）精度の妥当性を証明した実証事例。
使用する翼断面はNACA 4412を選択しました。レース車両やアフターマーケット向けのウィングには様々な翼断面が使用されており、驚きの断面形状になっているウィングもありますね。
【CFD解析の設定】
2D CFD解析の目的と計算条件
いきなりフルビークルの3Dモデルで計算を回すのではなく、まずは「スポイラー単体（翼断面）で、本当に空力的な効果（ダウンフォース）が発生するのか？」という基本原理を事前確認することが、本解析の最大の目的です。
- ソルバー： LS-DYNA ICFD（定常解析）
- 乱流モデル： RANS k-εモデル
- 流速（車速）： 100 km/h
- 翼断面前後長： 130 mm
【解析結果】
まずは圧力のコンター図です。スポイラー下面で発生した剥離により、スポイラーの下面から後端に渦が形成されている様子が見られます。

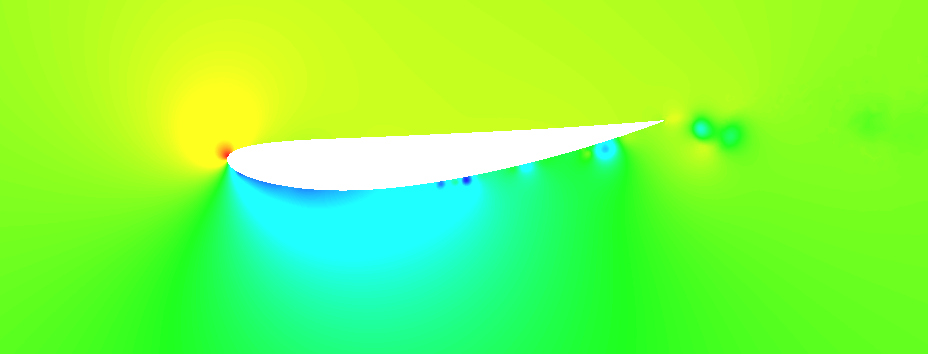

時速100km/hで移動する際の圧力コンター図。５°傾けた配置にしている。

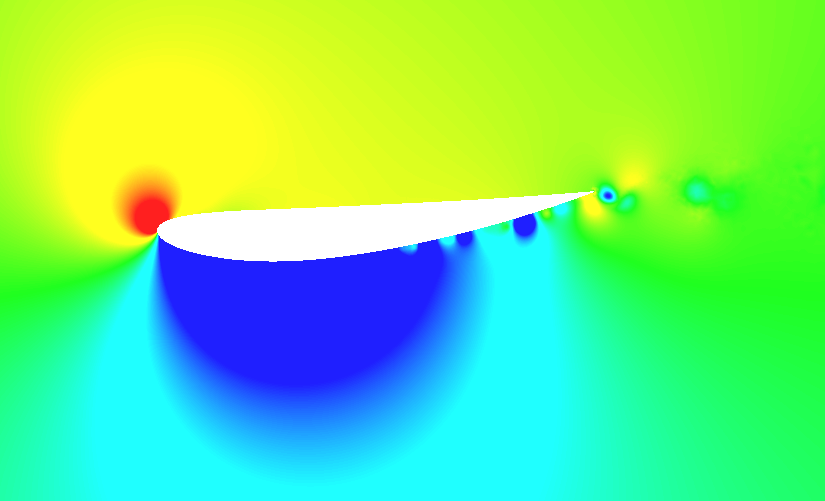

図１に対してカラーレンジを狭くし、翼下側および後方の乱流を見やすくしたもの。
次は流速を確認してみましょう。

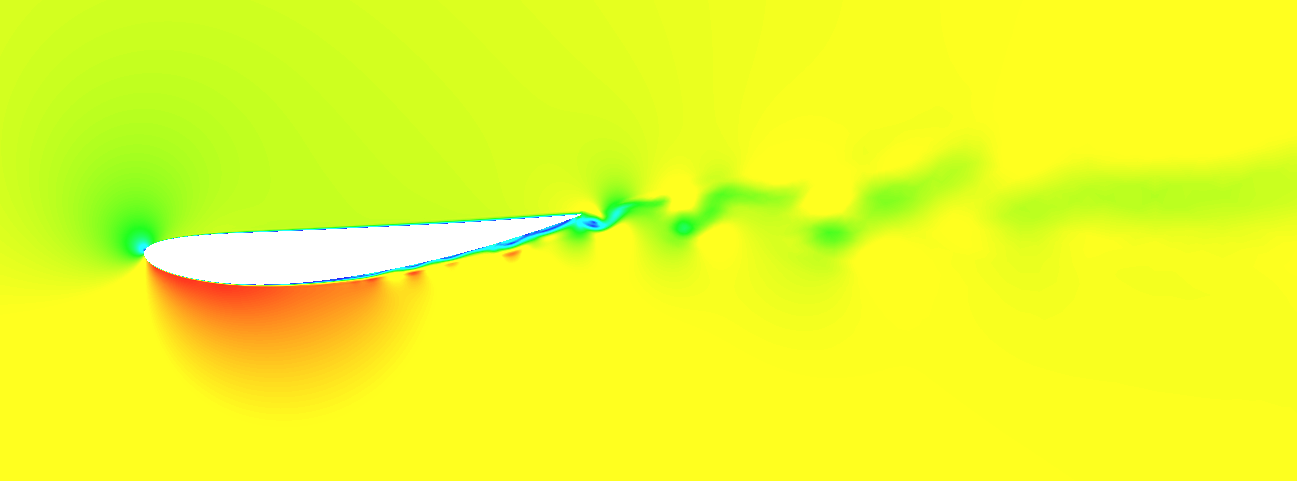

翼断面下側の流速が速くなっていることが確認できる。後方の渦の様子が圧力マップよりもわかりやすい。
圧力マップよりも渦が確認しやすいです。翼下側の流速が上昇していることや、後方に渦が発生することなど、先行研究と同じ結果になりました。

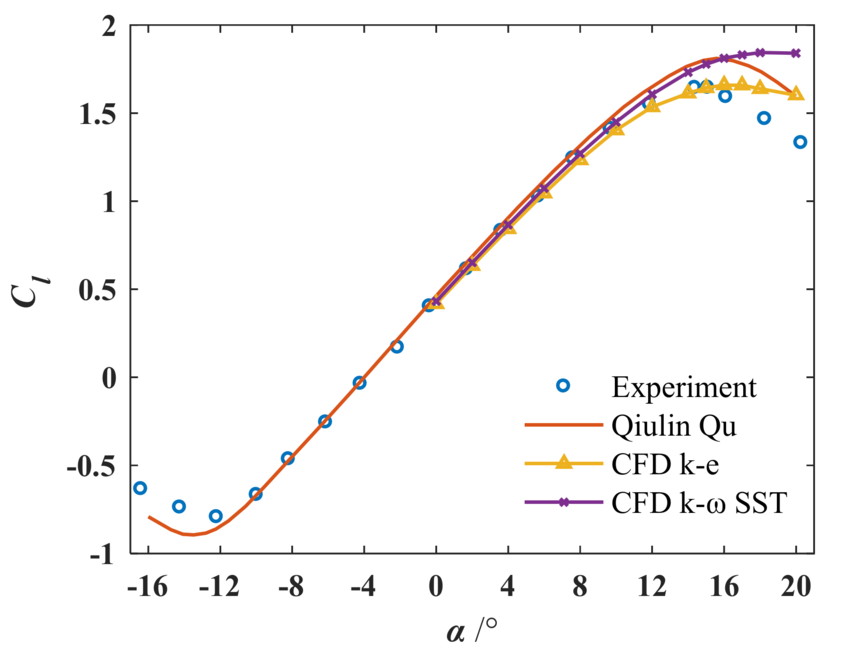

参考文献: Haode Hu, Dongli Ma (2020) “Airfoil Aerodynamics in Proximity to Wavy Ground for a Wide Range of Angles of Attack”
今回の条件での結果ではCl値は0.94となり、上記のHaode Huらによる先行研究結果と合致する結果になっています。
次回は、車両まるごとの状態で、スポイラーの有無によりどのような違いがあるかを非定常CFDによって計算した結果を紹介します。おたのしみに。
