本記事のトピック：リアスポイラーの空力効果（CFD検証）
- 自動車の空力パーツとして代表的な「リアスポイラー」の装着効果を、LS-Dyna ICFDを用いた非定常解析（CFD）により可視化・検証します。
- NACA4412翼断面を用いたスポイラーの有無による、車体後方の乱流の抑制（整流効果）や、圧力分布の変化を流速・圧力アニメーションで詳細に比較。
- 空気抵抗（ドラッグ）の増加という代償を払いながらも、車体を路面に押し付けるマイナス揚力（ダウンフォース）をいかに獲得するか、その空力的トレードオフを解説します。
【CFD解析モデル：リアスポイラー検証モデル】
今回は２DCFDによる翼断面の流体解析モデルに引き続き、リアスポイラーの効果を車両モデルで検証します。用意したのは以下の２パターンのモデルです。
さんざん遊んだロードスターのモデルから、シビック（FN2）にしています。こちらのモデルは、ゲーム用のポリゴンデータを購入したものであり、実車データとは異なります。そのため、解析結果は正確とは言えないことに注意してください。
リアスポイラーありのモデルに装着されているスポイラーは、翼断面CFDのものと同サイズです。

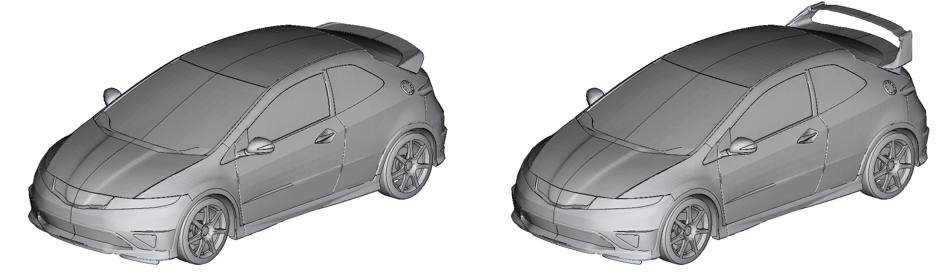

左：リアスポイラーなし。右：リアスポイラーあり。スポイラーはNACA4412翼断面を使用している。

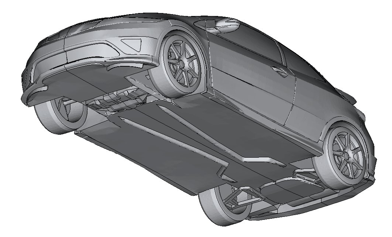

どちらのモデルも車両底面は形状を簡略化し、フラットボトムの状態で解析する。。
【解析条件】
- ソルバー：LS-Dyna ICFD
- 解析タイプ：非定常解析
- 乱流モデル：VMS-LES
- 流体速度：100km/h
- トンネルサイズ：DriVaerモデルと同様
- その他設定：タイや回転なし / 流体物性は標準値を使用
【CFD解析結果：リアスポイラーの効果検証】
まずはアニメーションで２つのモデルを確認してみます。流速と圧力をそれぞれ確認します。

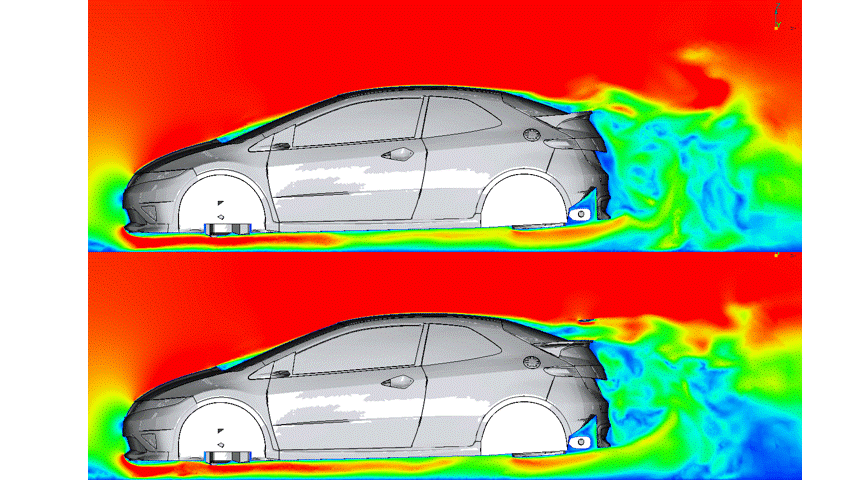

上：リアスポイラーなし。下：リアスポイラーあり。ルーフ後端の剥離は変化が見られないが、剥離後の流れに明らかな違いが見られる。

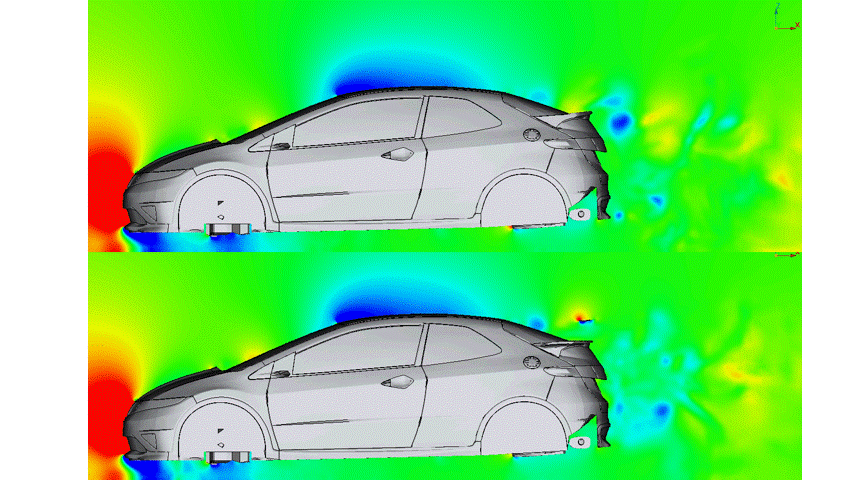

上：リアスポイラーなし。下：リアスポイラーあり。ルーフ後端の剥離は変化が見られないが、剥離後の流れに明らかな違いが見られる。
スポイラー上面に正圧、下面に負圧が発生していることがはっきりと確認できる。
リアスポイラー周りの流れをCFD解析により可視化することで、リアスポイラーには確実に効果がありそうだということが上記のアニメーションから理解できました。
次に、Cd値とCl値について確認した結果が以下です。実車データではないため絶対値は伏せます。（余談ですが別記事のオープンカーよりかなり優秀です）
本事例のトピック：リアスポイラー装着による空力特性の変化（CFD検証）
- ベースモデルの形状依存を避けるため、本検証では絶対値ではなく、モータースポーツの空力開発で標準的に用いられる「カウント（1カウント＝0.001）」と「Δ（変化量）」を用いてスポイラーの空力効果を評価します。
- 空気抵抗係数（Cd値）は、リアスポイラーの装着によりΔCd = +15カウント増加しました。これは、車体を路面に押し付ける力を獲得するための、空力学的なトレードオフ（代償）を示しています。
- 一方で揚力係数（Cl値）は、ΔCl = -15カウントと大きなな改善を見せました。これにより車体は、僅かに浮き上がるリフト状態から、マイナス揚力（ダウンフォース）を確実に発生させる状態へとシフトしており、追加したドラッグ（抵抗）を相殺して余りある空力効率の最適化が確認できます。

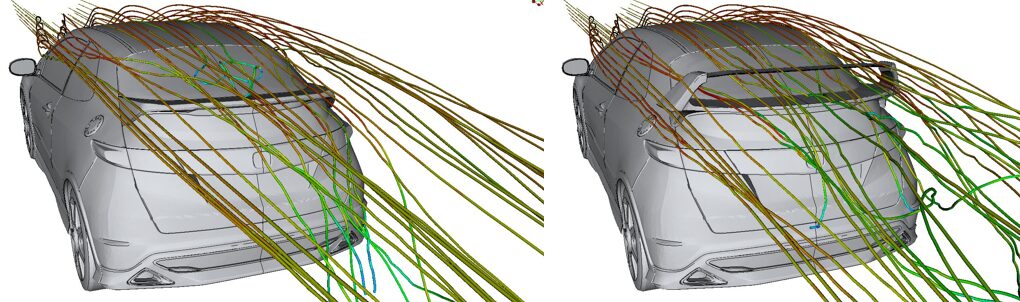

左：リアスポイラーなし。右：リアスポイラーあり。

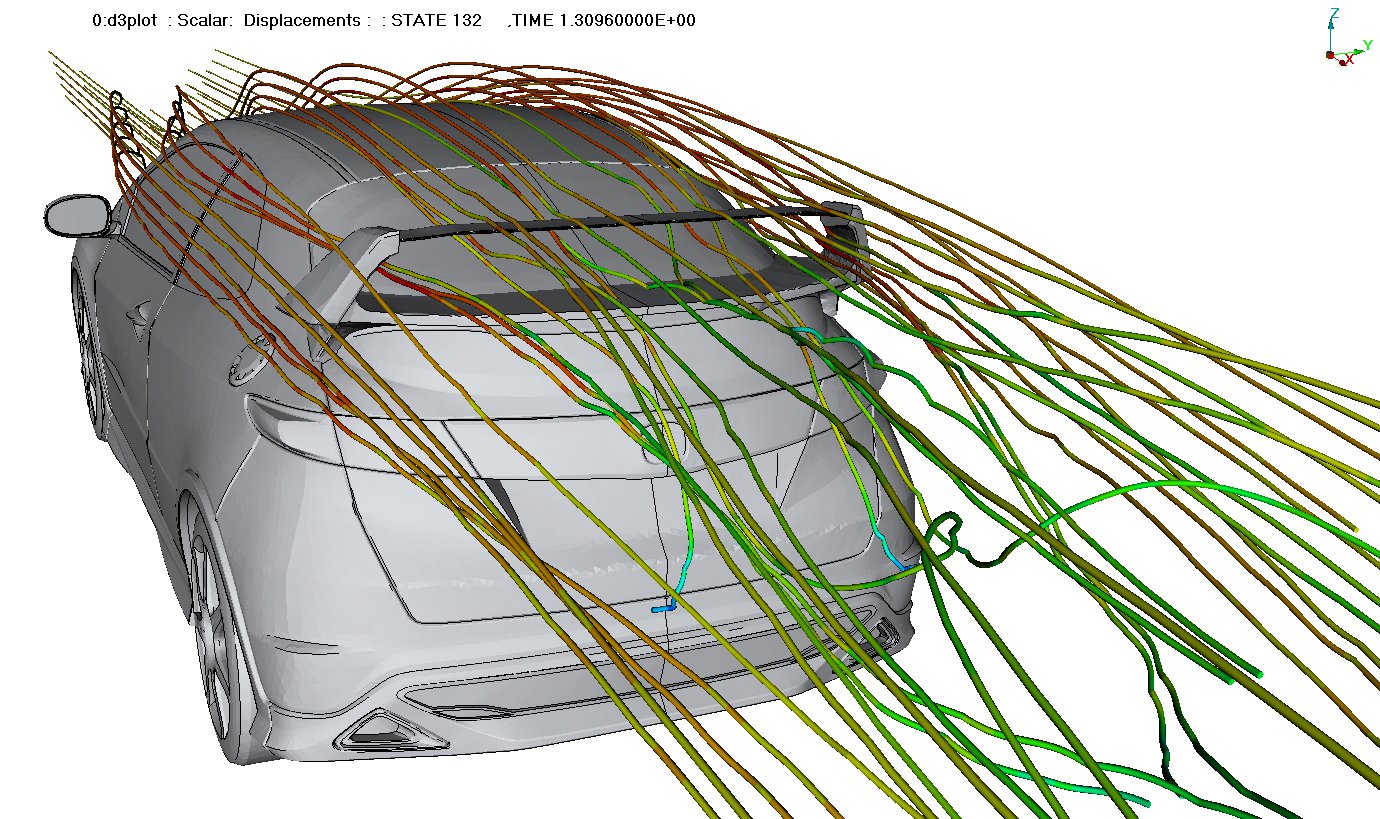

流速線を表示。リアスポイラーによりルーフ後端から先の流れが変化していることがわかる。リアウィンドウに見られる乱流が少し低減する清流効果も確認できる。

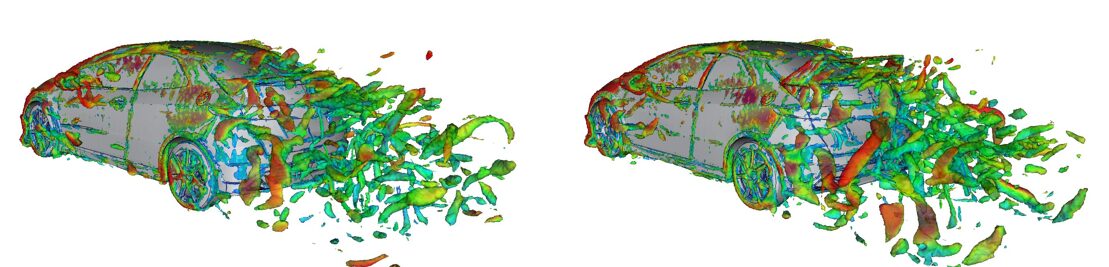

左：リアスポイラーなし。右：リアスポイラーあり。
Q値ISOサーフェスを表示。大きな違いは見られないが、流速線表示で見られたリアウィンドウの乱流が低減され、整流効果が確認できる。
今回の解析では、車体サイズに対して前後長がとても短いリアスポイラーを使用して検証したため、大きな差が見られるか少し不安でした。しかし、このスポイラーによりダウンフォースが発生し、わずかに発生していた揚力（リフト）が削減されマイナス揚力（ダウンフォース）効果があることが確認できました。時速100kmでの解析としているため、高速道路での走行中、特にレーンチェンジなどで体感できるものだと感じます。販売されている社外品のリアスポイラーはもっと大きなものが多いようなので、公道でも合法の範囲で十分走行性能向上を体感できる製品と言えるのではないでしょうか。（車検適合品を選択しましょうね！絶対！）
ところで、オープン状態の車両では車両後端部は凄まじい乱流場になっていましたね。そこにリアスポイラーを置くとどうなるんでしょうね・・・？
