本記事のトピック
- LS-TaSCを用いた非線形接触最適化の検証。True MechanicsとSIMPの2アルゴリズムを用い、Genesisの結果と比較検証を実施
- 最適化精度の傾向把握。LS-TaSCでは制約条件に対しMF（マスフラクション）が変動しやすい特性があり、設定時の留意点を解説
- 実務的な計算コストの提示。線形静的最適化と比較して5〜10倍の計算時間を要する等、非線形接触解析のリアルな運用負荷を網羅
今回の事例では、以前公開した非線形接触を使用したトポロジー最適化と同じことを、LS-TaSCを使用して実施してみました。普段の業務ではLS-TaSCは使っておらず、バージョンアップした際などにベンチマークしている程度なので、あまり良い設定で計算できていないかもしれません。

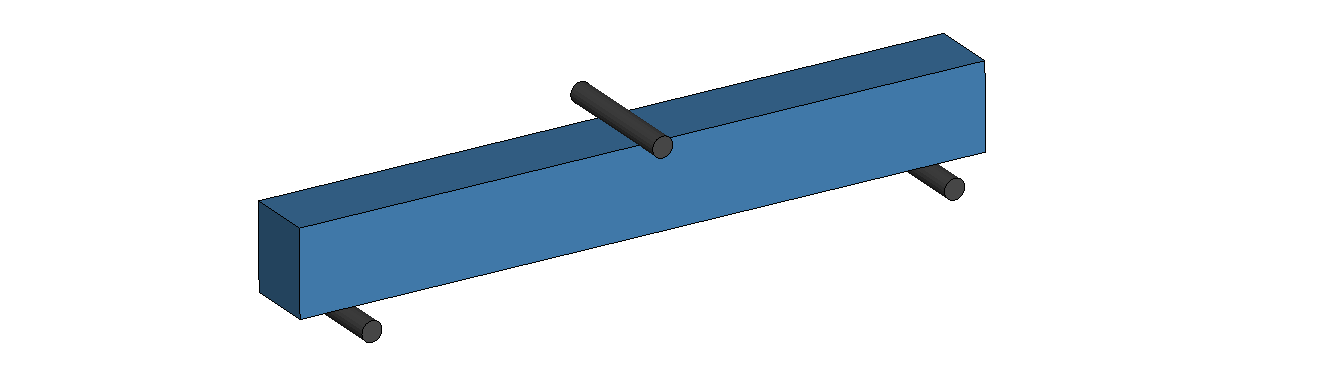

境界条件と入力条件は前回のGenesisによる最適化と同様とし、LS-Dynaの解析モデルを作成しました。材料の降伏点を超えるほどの荷重は与えていないため、前回の非線形接触を使用した解析結果と同じ変形量、変形モードになります。

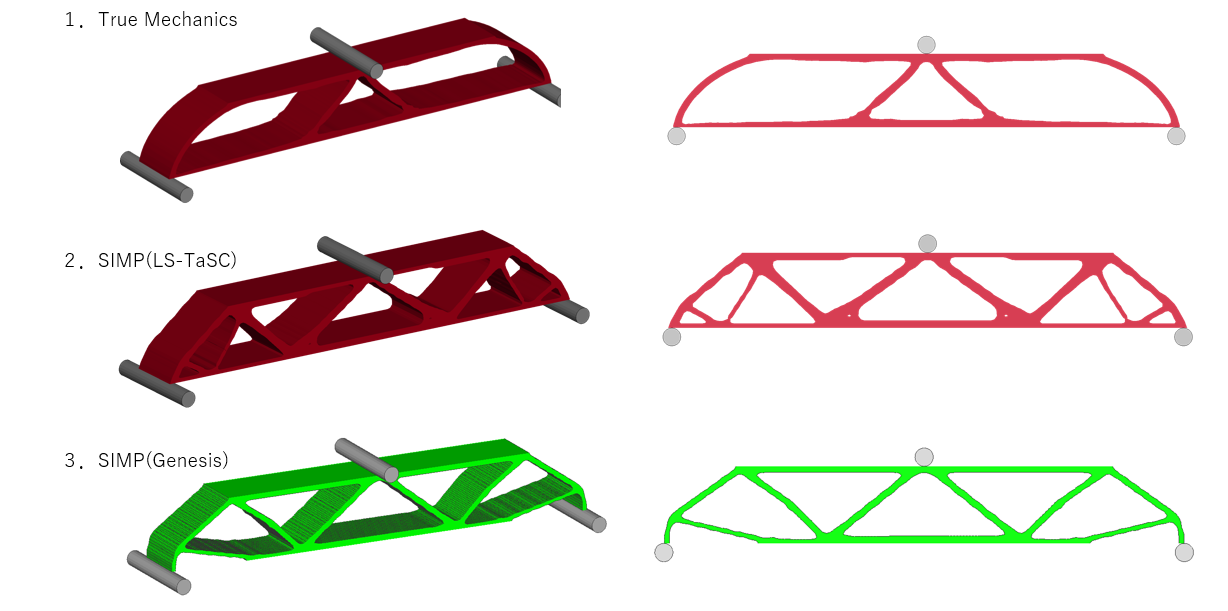

今回は以下３つのアルゴリズムで計算したものを比較します。
- True Mechanics：エネルギー密度を考慮する（≒衝突や非線形モデル向け）
- SIMP（LS-TaSC）：材料密度（剛性）を考慮する（≒線形静的モデル向け）
- SIMP（Genesis）：前回の事例モデル
いずれのモデルもMF（マスフラクション）を0.2としていますが、LS-TaSCによる最適化結果はどうにもMF0.2に見えません。なお、Genesisの結果はほぼ正確に元の体積の20%になっています。
- True Mechanics
設定したMFよりも小さくなっています。圧子を受ける部分は他と同じ形状です。ImplicitソルバーよりもExplicitソルバーで真価を発揮しそうです。 - SIMP (LS-TaSC）

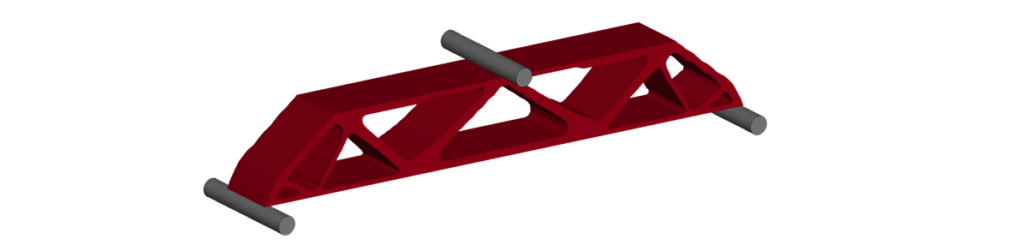

設定したMFよりも大きくなっています。（MF0.3くらいの体積）Genesisの結果と非常によく似た結果になります。MFの設定どおりの計算結果であれば、Genesisと同じ結果になりそうです。
以前から、LS-TaSCでは制約条件に対し過剰な結果が返ってくる傾向にあるようです。（ボンネット構造の最適化参照）
しかし、非線形接触が取り扱える最適化ソルバーは少ないため、LS-Dynaユーザーには使い勝手の良い最適化ソルバーと言えるかもしれません。
なお、計算時間はGenesisによる線形静的な最適化の5~10倍くらいかかります。

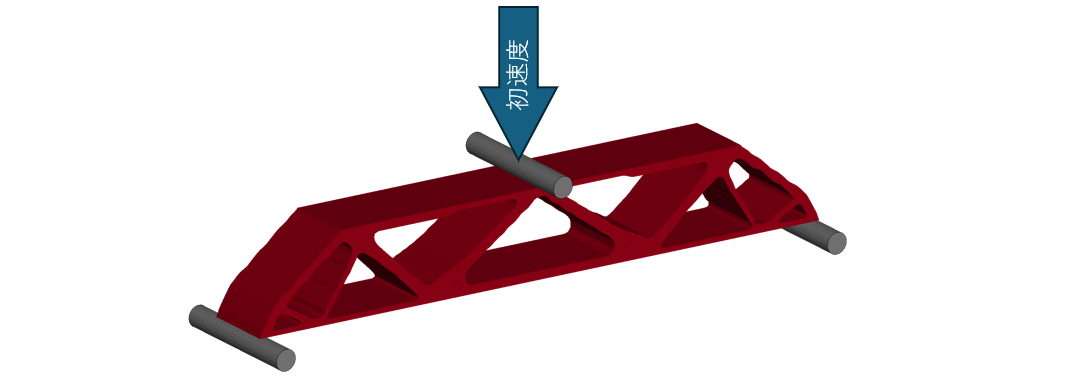

次回の事例紹介では、ちょっとイマイチな結果になったTrue Mechanics法を、上図のようなExplicit解析で実行してみます。
