本記事のトピック
- Explicit（動的）解析へのアプローチ：LS-TaSCにおいて、低密度要素の爆発エラーを回避するためSIMP法を除外し、True Mechanics法（2種のアルゴリズム）での最適化を検証しました。
- 衝撃吸収を考慮した形状変化：Implicit（静的）解析と比較し、圧子との接触部分の肉厚が厚く残るなど、動的衝撃に耐えうる現実的な構造が出力されることを確認しました。
- アルゴリズム依存性の可視化：与えるエネルギー量や選択するアルゴリズムによって、出力される最適化形状が全く異なる結果になるという興味深い特性を提示しています。
別の事例紹介でLS-TaSCをImplict解析で使用したトポロジー最適化を紹介しました。
今回は、Explicit解析を使用してみました。普段あまり使用しないため、いくつかの設定から形になったものをご紹介します。

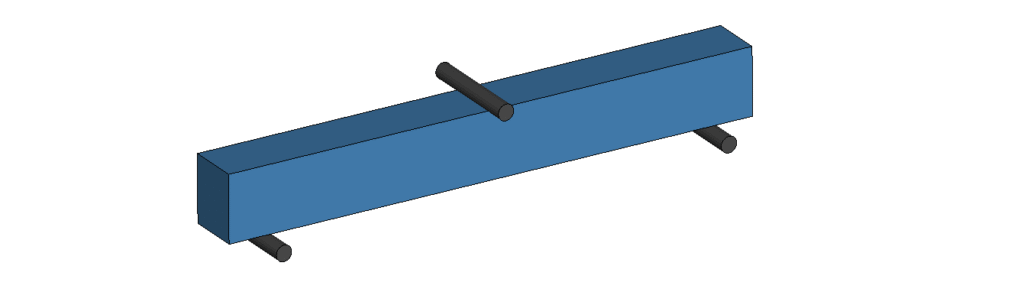

モデルは前回同様に以下のモデルを使用します。
圧子に初速度を与え、梁に衝突させます。バンパーレインフォースやサイドシルに衝突するポールのようなイメージです。
今回は２つのアルゴリズムを使用しました。
- True Mechanics, ProjectedSubGradient
- Ture mechanics, Optimality
なお、SIMP法はExplicit解析には適していないため今回は紹介しません。低い密度になった要素が爆発して解析エラーになるためです。
さて、結果を見てみましょう。

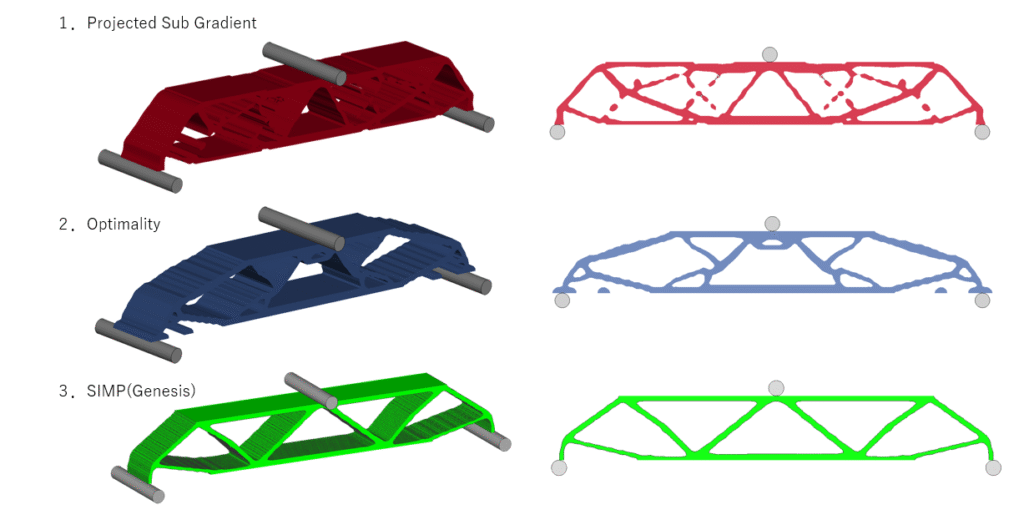

SIMP法かつImplicitソルバーで最適化した結果とは異なる結果となりました。両方の結果において収束が完ぺきではなく、微妙な形状が残ってしまいました。
①②両方の結果を見てわかるのは、圧子が接触する部分の肉厚がSIMPの結果と比較して厚いことです。接触時の衝撃を考慮した結果になっていることがわかります。
与えるエネルギー量によって大きく結果が変わると考えられますが、アルゴリズムの違いにより全く別の形状が出力させることが興味深いです。
弊社ではESL-DynaやRDM-Dynaを使用してLS-Dyna↔Genesisをリンクさせることで非線形/大変形領域のトポロジー最適化を実施していますが、LS-TaSCのベンチマークをさらに進めていきます。
