About This Case Study
本記事は、GRMユーザーカンファレンス（2023年）にて発表された講演資料を基に、自動車のドライブトレイン設計における「異なるCAEソルバー間の連携」と「ギアボックスハウジングの構造最適化」について要約・解説したものです。
- テーマ： Structural optimisation of gearbox housings for minimum gear mesh misalignment
- 発表者： Annabel Shahaj, Riza Jamaluddin, Stewart Hughes (Hexagon, Manufacturing Intelligence Division) / Kyle Grubb (GRM Consulting)
本記事の3つのポイント
- ソルバー同士のリンク機能による圧倒的な業務改善：Romax Enduro（トランスミッション解析）とGRM最適化ツール（GENESIS）をシームレスに連携させる高度なコ・シミュレーション環境を構築。
- GRMのコア技術「最適化ソルバー連携」：異なる解析ソルバーの強みを掛け合わせ、手作業の反復を排除。GRMはこの「ツール間の連携構築」を極めて得意としています。
- 軽量化とギア性能の完全な両立：ハウジング質量を大幅に削減（13.5kgから7.6kgへ）しつつ、ギアのミスアライメントやトランスミッションエラー（TE）を最小限に抑えることに成功しました。
EV時代のトランスミッション設計における課題
電動化が進む現代の自動車産業において、持続可能性（サステナビリティ）の追求は急務です。製品にはコスト効率の高さ、軽量化、そして堅牢性が同時に求められています。しかし、トランスミッション（ドライブトレイン）の設計において、構造の「軽量化」は必然的に剛性の低下（柔軟性の増加）を招き、設計エンジニアに新たな課題を突きつけています。
ドライブシステム全体が荷重によってたわむと、内部のギアメッシュ（噛み合い）に「ミスアライメント（ズレ）」が生じます。このミスアライメントはギアのエッジへの局所的な過荷重を引き起こし、深刻なマイクロピッチング（微小な剥離）や破損、さらにはギアノイズの原因となります。

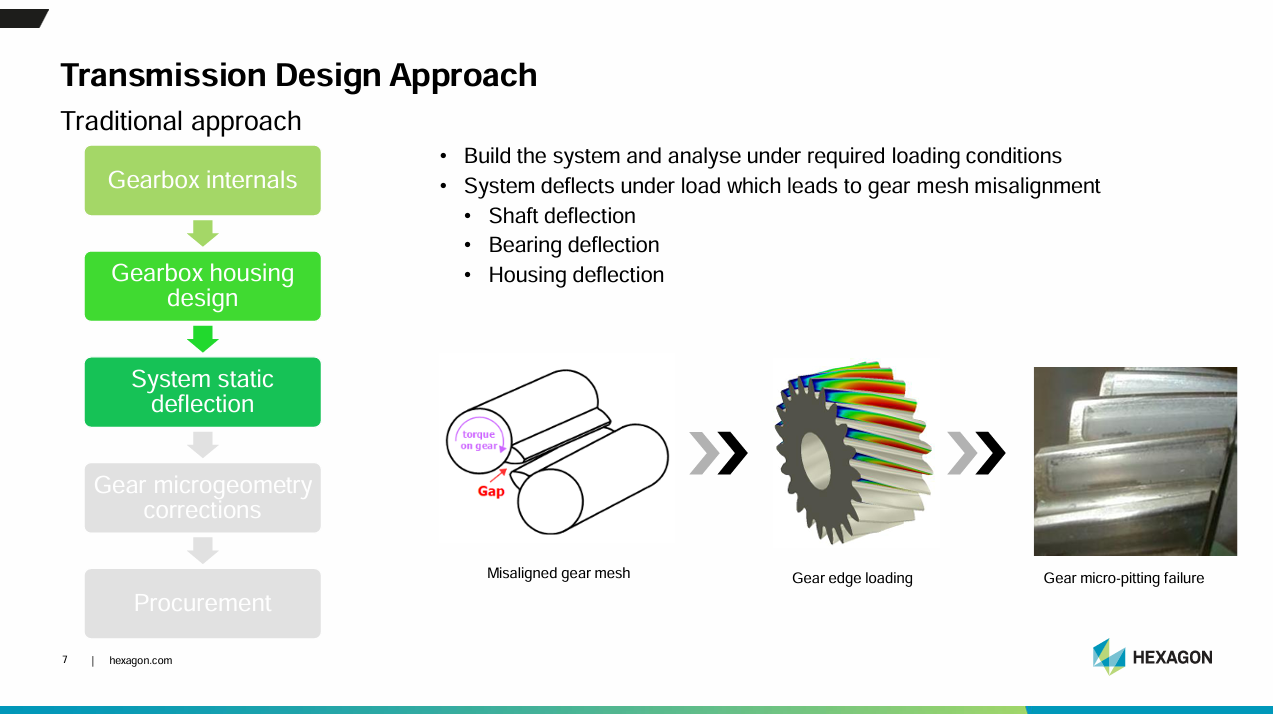

システム全体のたわみがギアの噛み合いにズレを生じさせ（左）、エッジへの応力集中（中）、
最終的にマイクロピッチングなどの致命的な損傷（右）を引き起こします。
従来の設計プロセスの限界（ギアのマイクロジオメトリ補正の罠）
従来、このギアのミスアライメント問題に対しては、「ギアのマイクロジオメトリ（微小形状）補正」というアプローチが取られてきました。歯面にリードクラウニングなどの加工を施すことで、接触応力を低減し、トランスミッションエラー（TE）を抑えようとする手法です。
ミスアライメントが小さい場合にはこの手法は有効ですが、軽量化によって大きな変形が生じる現代の設計においては、マイクロジオメトリ補正だけでは不十分です。広範な動作ポイント（高トルク時と低トルク時など）にわたって大きなミスアライメントの変動を補正しようとすると、製造上の複雑さが増大し、コストの上昇と性能の低下を招いてしまいます。
ソルバー間の連携による革新：Romax Enduro × GENESISの連成解析
この課題を根本から解決するために、英国の革新機関（Innovate UK）の支援を受けた「EDISONプロジェクト」にて、Hexagon社とGRM Consultingは画期的なアプローチを開発しました。それが、「CAE主導によるギアボックスハウジングの構造最適化」です。
具体的には、システム統合および電気機械解析を得意とするHexagonの「Romax Enduro」と、構造最適化ソルバー「GENESIS」を相互に連携させたコ・シミュレーション（Co-simulation）ワークフローを構築しました。

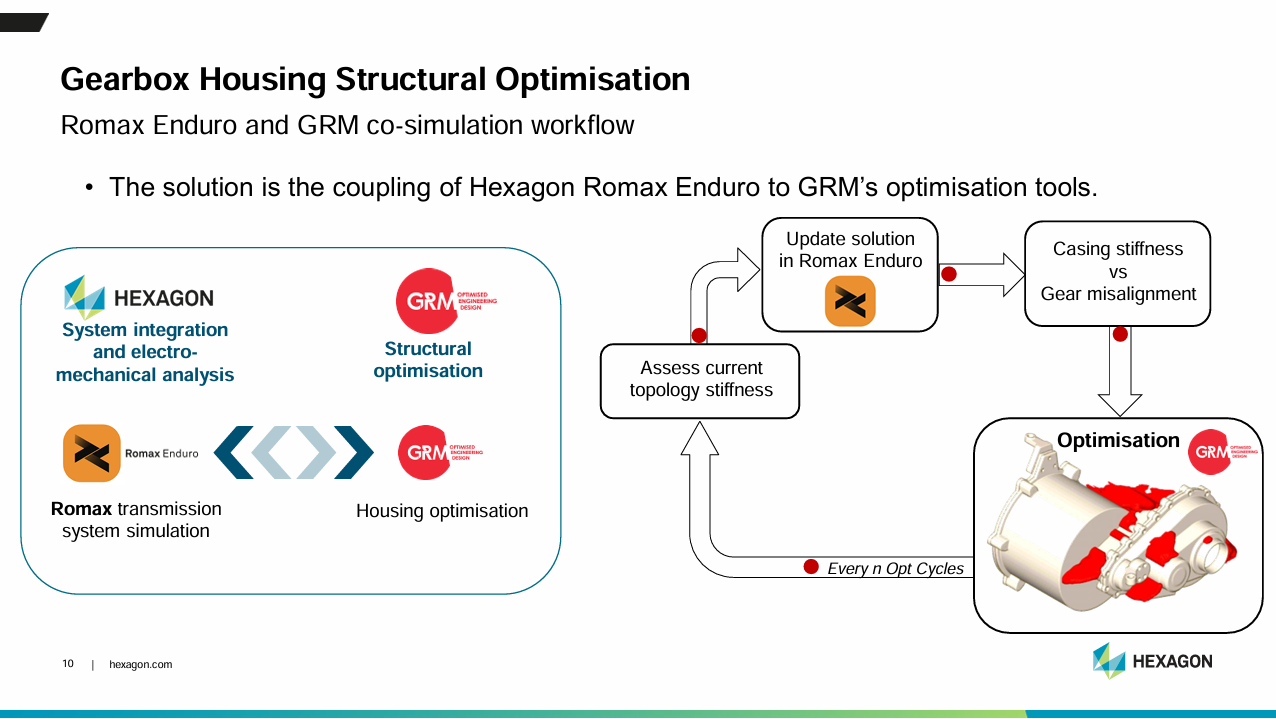

Romax Enduroでのトランスミッションシステムシミュレーションと、GRMのハウジング構造最適化が連携。ケーシングの剛性とギアのミスアライメントを評価しながら、最適化サイクルを自動で回します。
【技術コラム】異なるソルバーを繋ぐ、GRMの「リンク構築技術」
現代の複雑な製品設計において、流体、構造、システム制御など、特定の領域に特化した優れた解析ソルバーが多数存在します。しかし、設計現場の最大のボトルネックは「それらのツールが独立して動いていること」です。データを手作業でエクスポートし、別のソフトにインポートして計算をやり直す……この果てしない反復作業がエンジニアを疲弊させています。
GRM Consultingの真の価値は、単なる最適化計算の実行に留まりません。本事例のように、「Romaxのような専門システム解析ツール」と「GENESISなどの最適化ソルバー」をシームレスに結合するインターフェースやワークフローを自ら構築できる点にあります。ツール間の壁を取り払い、統合された最適化ループを創り出すことで、設計現場のワークフローは劇的に改善されます。
EDU（電動ドライブユニット）ハウジングの最適化事例と成果
この連携システムを用いて、電動ドライブユニット（EDU）のギアボックスハウジングの最適化を実施しました。対象は2段・単速のギアボックス（ギア比9.1、最大入力トルク160Nm）です。
目的は、ハウジングの質量を削減しつつ、様々な動作ポイント間でのギアメッシュ・ミスアライメントの変動を抑え、低応力・低騒音・高効率な設計を実現することです。最適化の結果導き出されたトポロジー（材料配置）に基づき、約5mm厚のリブを放射状・格子状に配置した現実的なデザインへと落とし込みました。

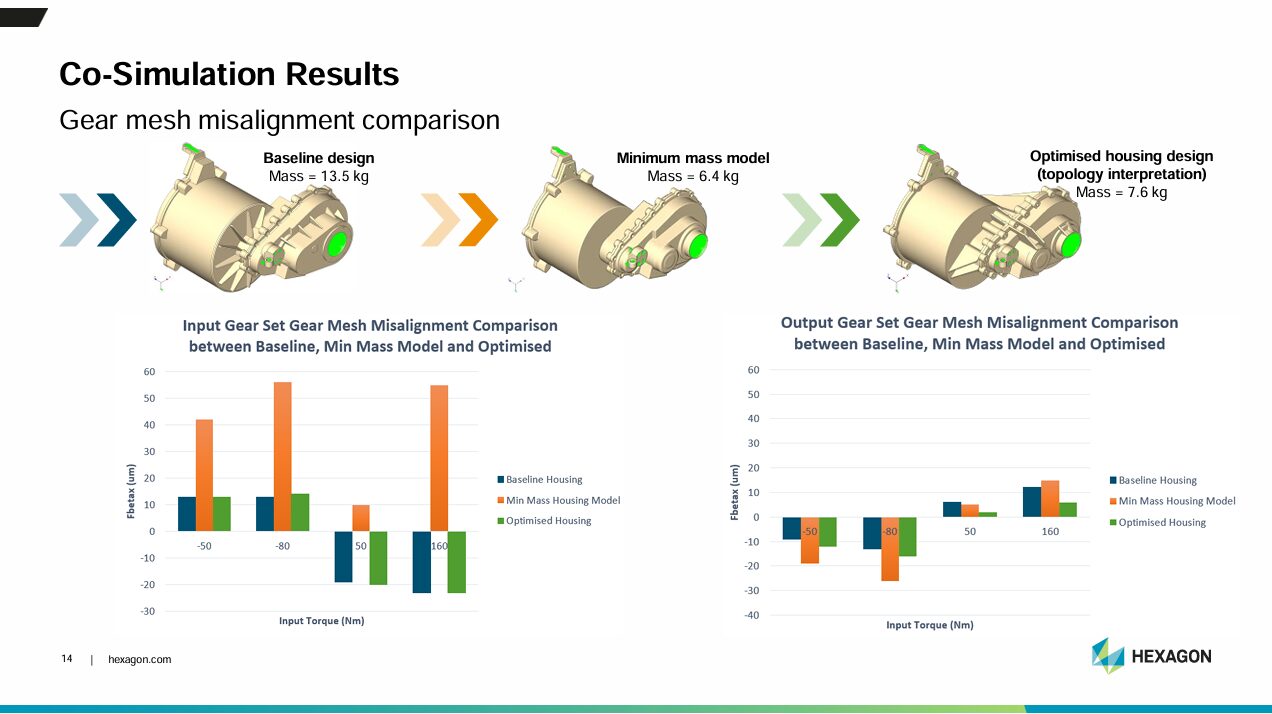

単に壁を薄くした「最小質量モデル（中央）」に対し、「最適化モデル（右）」はトポロジー解析に基づき、力の流れに沿った効果的なリブ補強が施されています。
| 比較項目 | ベースライン設計 (Traditional) |
最小質量モデル (Min Mass) |
最適化モデル (Optimised) |
|---|---|---|---|
| ハウジング質量 | 13.5 kg | 6.4 kg | 7.6 kg |
| ギアの ミスアライメント |
基準 | 著しく悪化（最大約4倍） | ベースラインと同等以下を維持 |
| 接触応力分布 (160Nm入力時) |
適正 | エッジ付近へ応力集中 | 適正（中央に分布） |
| 結論：最適化モデルはベースラインから約43%もの大幅な軽量化を達成しつつ、動的なギア性能（ミスアライメントやTE）を損なうことなく、安定した稼働を実現しました。 | |||
結論：シミュレーション主導による「正しい設計」の実現
本事例が示す通り、複数属性を考慮した構造最適化アプローチを用いることで、ギアの性能を犠牲にすることなくEDUの軽量化が可能となります。ギアのマイクロジオメトリ（微小形状）補正は、本来「設計の微調整」のために使われるべきであり、不完全な構造設計（剛性不足）を後からカバーするためのものではありません。
GRMの提供する連携技術は、強度と剛性の相互作用といった「勘」に頼るには複雑すぎる特性を、設計の初期段階から正確に評価することを可能にします。ハウジングの柔軟性が内部のギアボックスに与える影響を論理的に把握し、シームレスな最適化サイクルを回すこと。これこそが、次世代のモビリティ開発に求められる真のCAE主導設計（Simulation-Driven Design）です。
